cnc数控机床模拟软件

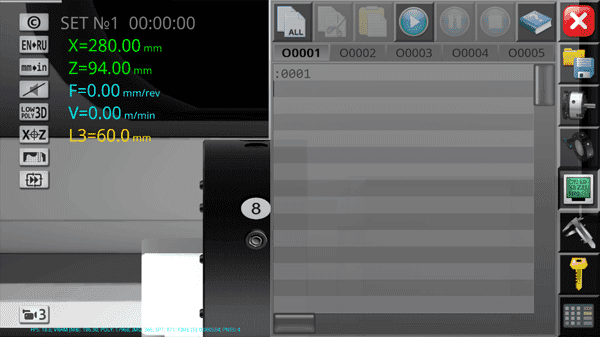

cnc数控机床模拟软件是一款功能十分强大的cnc数控机床模拟仿真软件，软件拥有采用了真实的3D运行仿真环境，用户可通过这款软件模拟数控机床进行工作，旨在使新手机械制造专家基本熟悉使用标准G/M代码（Fanuc系统A）编程零件车削操作的原理。在这里能够真实模拟各种工艺的数控编程加工，比如根据几何图形设计任何物体，手动、编辑等运行模式，还可以对机器进行改装，安装各种不同的钻头道具，动态地切换不同的模拟器视角，来生产更多的机械产品。

cnc数控机床模拟软件特色

1、机床操作全过程仿真

数控程序的自动，MDI手动输入，手动，编辑等运行模式；

毛坯定义，基准对刀，寻边器对刀，安装刀具，机床加工编程与手动操作；

刀具补偿，坐标系设置等系统参数的设定；

毛坯选择，包括圆柱形毛坯和立方体毛坯；

支持的插补运算有圆弧插补，直线插补。

2、加工运行全环境仿真

加工时实时进行刀具和工件的碰撞检测并产生报警，机床各轴的超程报警；

机床冷却液模拟；

三维工件的实时切削和铁屑模拟；

三维刀具轨迹的显示；

机床加工声效模拟。

3、数控程序处理

数控加工G-Code解析与有效性检验；

支持导入用其他软件生成的数控加工代码；

支持的数控加工中心加工刀具有：

钻头，镗刀，球头刀，端铣刀，面铣刀。

cnc数控机床模拟软件使用指南

1、主界面

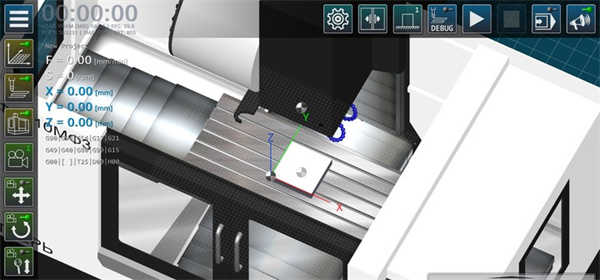

cnc数控铣床仿真软件的左边主要是菜单，大家平时的操作一般都是在左边，右上方则是设置、以及铣床的参数等等；

2、数值

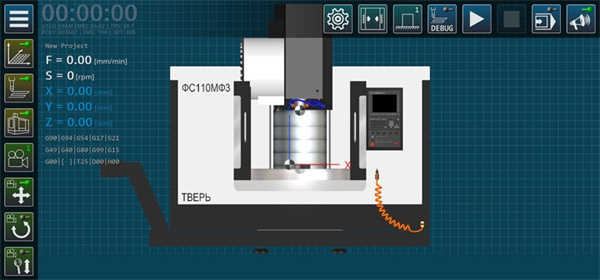

大家在使用的时候可以看到软件左边的数值，比如：F、S、X、Y、Z这几个都是参数的数值和计量单位。

3、放大缩小

如果你想放大或放小这个模拟器，直接使用手指放大缩小即可，可以拉进和模拟器之间的距离。

4、菜单

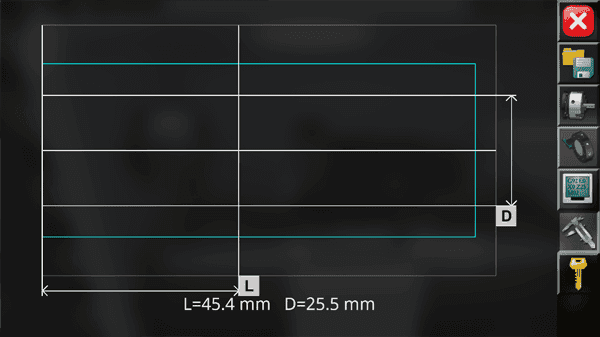

点击左上角的“三”，在这里大家可以看到使用指南、新建文件、以及零件的大小设置等等。

cnc数控机床模拟软件基本功能介绍

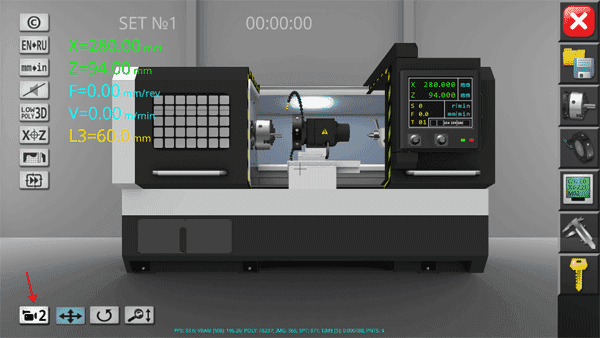

1、打开CNC Simulator Free，进入到主界面，你会看到左边、右边和左下方都有功能选项，点击左下方红色箭头指向的地方，这个是用来切换cnc数控车床仿真模拟器不同的视角，从不同视角来熟悉这款机器。

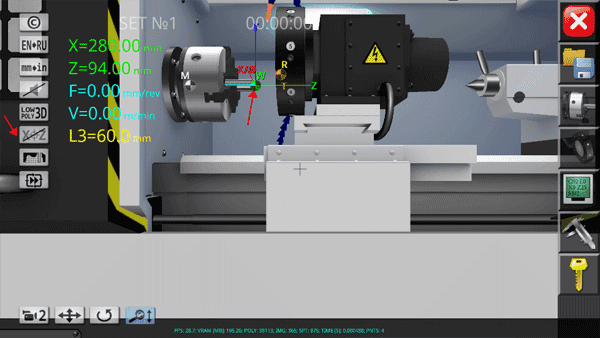

2、点击左边的红色箭头指向的“X.Z”，你会发现左边显示了X、Z、F、V、L3这几个参数的数值和计量单位，以及模拟器上的线条。

3、如果你想放大或放小这个模拟器，就不断的点击屏幕，拉进和模拟器之间的距离。

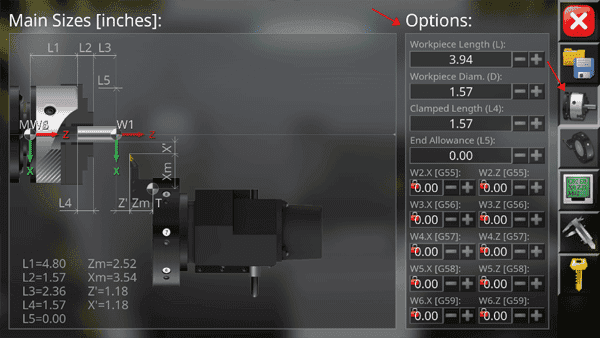

4、点击右边红色箭头指向的功能按钮，这个功能是用来设置模拟器的参数，通过调整合适的数值来操作这个模拟器。

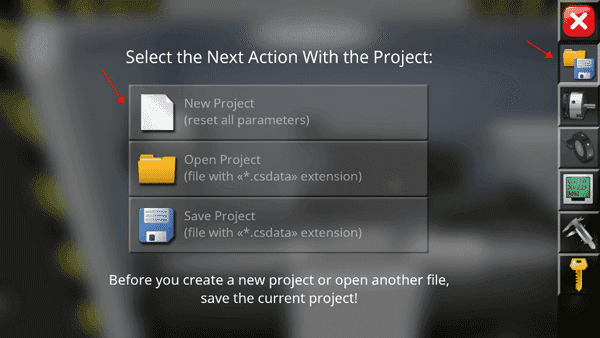

5、右上方的文件图标表示项目，你可以进行三种项目的操作：新建、打开和保存，玩家只要点击新建项目，就可以开始玩游戏啦。

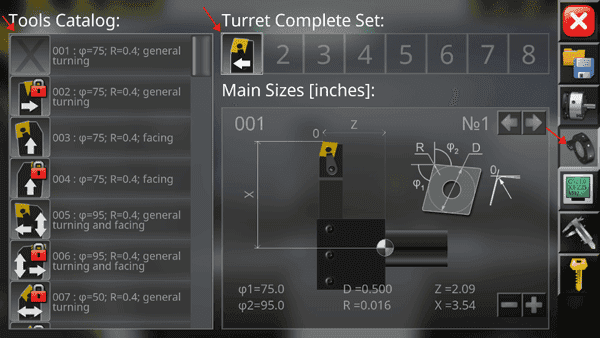

6、点击如下图所示红色箭头指向的位置，这个分为了三个部分，左边是工具目录，中间是全套炮塔，右边就是游戏的基本功能列表，你只要将左边选好的工具放到中间有数字的位置，然后通过“-+”按钮来调整位置即可。

7、最后就是介绍一下最基本的功能：退出，点击右上角的“X”，游戏就会弹出绿色和红色两个按钮，点击绿色就是表示退出游戏，红色就是暂不退出的意思。

cnc数控机床模拟软件常见问题

1、撞机问题

原因：安全高度不够或没设，程序单上的刀具和实际程序刀具写错，程序单上的刀具长度（刃长）和实际加工的深度写错，程序单上深度Z轴取数和实际Z轴取数写错，编程时坐标设置错误等。

解决方案：对工件的高度进行准确测量，确保安全高度在工件之上；程序单上的刀具和实际程序刀具要一致；对实际在工件上加工的深度进行测量，在程序单上写清楚刀具的长度及刃长；在工件上实际Z轴取数，在程序单上写清楚；编程时仔细核对坐标设置。

2、分中不准

原因：手动操作误差，模具毛刺，分中棒带磁，模具不垂直等。

解决方案：反复检查手动操作，去除模具毛刺，退磁分中棒，校表检查垂直度。

3、对刀出问题

原因：手动误差，装夹有误，飞刀刀片有误，刀具间误差等。

解决方案：反复检查手动操作，清洁刀具，测刀杆，单独出对刀程序。

4、曲面精度不够

原因：切削参数不合理，刀具刃口不锋利，装夹太长，排屑不好等。

解决方案：合理设置切削参数，定期检查更换刀具，尽量夹短刀具，合理设置转速进给。

5、程序运行异常

原因：程序指令错误，如使用了错误的程序文件，或者程序中的移动指令指向了超出工件范围的位置。

解决方案：仔细核对程序中的所有参数，包括刀具信息、坐标系统、切削深度等，并在运行前利用仿真功能进行模拟检验。

cnc数控机床模拟软件更新日志

v3.0.5版本

增加了Google API组件的级别

增加了对Google API级别33的支持

增加了对16kb内存页的支持（适用于Android 15）。
